Válvula esférica. 2 Cuerpos. CF8M. Roscada.
Diseño y Fabricación: ASME B16,34
Distanciaentre caras: MFG
Conexión: BSPT ISO 7-1
Inspección y prueba hidráulica: API 598
Información Técnica

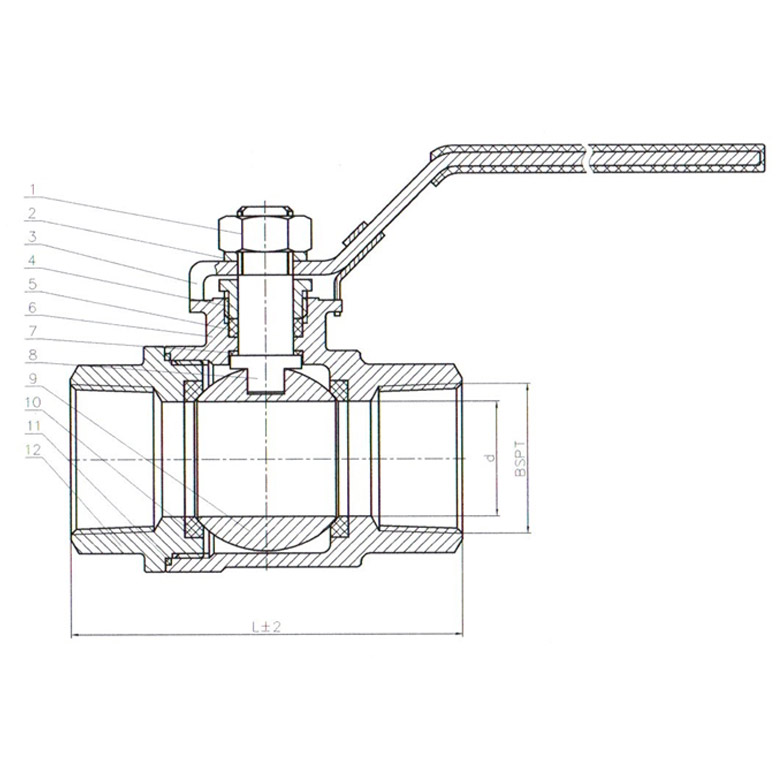

| N° | Nombre | Material | N° | Nombre | Material |
|---|---|---|---|---|---|
| 1 | Tuerca | 304 | 7 | Junta | PTFE |
| 2 | Resorte | 304 | 8 | Vástago | 316 |
| 3 | Palanca | 201 | 9 | Esfera | 316 |
| 4 | Prensa | 304 | 10 | Asiento | PTFE+Grafito |
| 5 | Empaque | PTFE | 11 | Junta | PTFE |
| 6 | Cuerpo | 316 | 12 | Tapa | 316 |
| Ø | d | L |
| 1/2 | 15 | 61.5 |
| 3/4 | 20 | 70.5 |
| 1 | 25 | 81 |
| 1 1/4 | 32 | 95 |
| 1 1/2 | 38 | 105 |
| 2 | 49 | 118 |
| 2 1/2 | 65 | 141 |
| 3 | 80 | 164 |
